وحدة مروحة ومرشح (FFU)
إمداد الهواء: وحدة تضم مروحة ومرشحًا مدمجين.
بيانات عرض السعر: تدفق الهواء عند مقاومة التصميم، والتغذية الكهربائية، والتحكم في السرعة، ومواصفات المرشح، والتركيب، وإمكانية الوصول للصيانة.
استفسر عن FFUمعدات تنقية الهواء
راجع واجهات توصيل المعدات وظروف التشغيل ومتطلبات الاختبار قبل طلب عرض السعر.
FFU أم صندوق HEPA نهائي متصل بمجرى هواء: ما الفرق؟
حدد موضع توليد تدفق الهواء والتحكم فيه. تجمع FFU المروحة والمرشح في وحدة واحدة؛ أما صندوق الترشيح النهائي المتصل بمجرى هواء فيُنسق مع مصدر الهواء الذي يغذيه. حدد المجموعة الكاملة المعروضة، بما يشمل المرشح والإحكام وأجهزة التحكم وإمكانية الوصول للاختبارات.
صندوق HEPA نهائي متصل بمجرى هواء
إمداد الهواء: حدد المروحة أو نظام معالجة الهواء الموجود قبله ووصلة مجرى الهواء في تصميم المشروع.
بيانات عرض السعر: واجهات التوصيل مع مجرى الهواء والسقف، وتدفق الهواء والضغط المتاحان، وإحكام المرشح، ونقاط القياس، وإمكانية الوصول للاستبدال.
استفسر عن صندوق HEPA نهائيأمثلة من المصنعين: تصف Camfil المروحة والمرشحات وأجهزة التحكم المدمجة في مجموعة CamFFU، ووصلات مجاري الهواء في صندوق الترشيح النهائي CleanSeal. توضح هذه الأمثلة ترتيب المعدات؛ ويجب تأكيد عرض ZY المحدد وتصميم المشروع بصورة منفصلة.
نسق المعدات مع تصميم نظام الهواء
قارن وحدات FFU وصناديق HEPA النهائية وعربات التدفق الصفائحي المتحركة ومخمدات العزل وصناديق BIBO وفق جدول معدات محدد. أكد الطرازات المعروضة حاليًا ووثائق أدائها. هذه المكونات وحدها لا تضمن تصنيف الغرفة أو احتواء عملية تنطوي على مخاطر.
وحدة مروحة ومرشح (FFU)

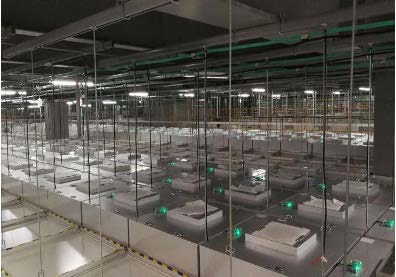

مرجع من كتالوج المورد · توزيع FFU في السقف. هذا مرجع للتوزيع، وليس تركيبًا نفذته ZY أو مواصفات لطراز.
خيارات وحدات المروحة والمرشح. أكد أبعاد الوحدة وتركيبها وتدفق الهواء عند المقاومة المحددة وفئة المرشح والتغذية الكهربائية وواجهة التحكم.
استفسر عن هذه المعدات →
عربة تدفق صفائحي متحركة

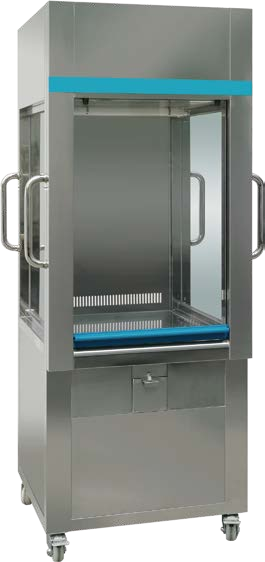

مرجع من كتالوج المورد · عربة تدفق صفائحي متحركة. تُؤكد التهيئة والوثائق المطبقة في عرض السعر.
خيارات عربات التدفق الصفائحي المتحركة لنقل المنتجات. أكد حيز الحمولة القابل للاستخدام وتدفق الهواء ووثائق المرشح والتغذية الكهربائية والحماية المطلوبة للعملية.
استفسر عن هذه المعدات →
صندوق HEPA نهائي
مرجع من كتالوج المورد · صندوق HEPA نهائي. تُؤكد التهيئة والوثائق المطبقة في عرض السعر.
خيارات صناديق HEPA النهائية. أكد واجهة التركيب مع السقف وأبعاد المرشح وتدفق الهواء وترتيب الإحكام وإمكانية الوصول واختبارات التركيب المطلوبة.
استفسر عن هذه المعدات →مخمد عزل يعمل بالهواء المضغوط
خيارات مخمدات العزل العاملة بالهواء المضغوط. أكد أبعاد مجرى الهواء وتغذية المشغل وأجهزة التحكم ومتطلبات الإحكام والتوافق مع تصميم نظام الهواء.
استفسر عن هذه المعدات →
صندوق مرشحات Bag-In/Bag-Out (BIBO)

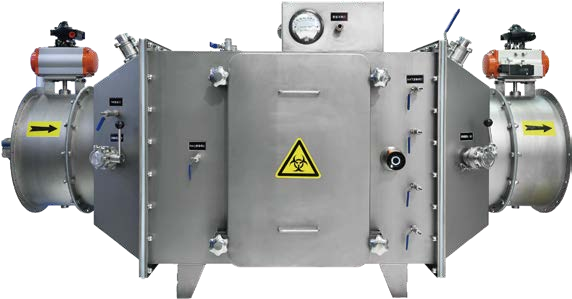

مرجع من كتالوج المورد · صندوق BIBO. تُؤكد التهيئة والوثائق المطبقة في عرض السعر.
خيارات صناديق Bag-In/Bag-Out. ينبغي أن يؤكد المختص المسؤول الملاءمة للاحتواء وواجهات التوصيل والاختبارات وإجراء الاستبدال.
استفسر عن هذه المعدات →اختيار المعدات وقائمة التحقق لطلب عرض السعر
| المعدات | المعلومات المطلوبة للمقارنة |
|---|---|
| وحدة مروحة ومرشح (FFU) | أبعاد التركيب والدعم؛ تدفق الهواء المقنن والضغط الساكن المتاح عند نقطة التشغيل؛ تقرير المرشح؛ الجهد/التردد؛ التحكم والمراقبة؛ ظروف اختبار الضوضاء. |
| صندوق HEPA نهائي | أبعاد المرشح وواجهة الإحكام؛ وصلة مجرى الهواء؛ التركيب وإمكانية الوصول للصيانة؛ نقاط قياس الضغط؛ إمكانية الوصول للاختبارات ووثائق التسرب المطلوبة. |
| عربة تدفق صفائحي متحركة | مهمة نقل المنتجات المقصودة؛ حيز الحمولة القابل للاستخدام؛ وثائق تدفق الهواء والمرشح؛ التغذية الكهربائية وقابلية الحركة وإمكانية الوصول للصيانة. أكد الحماية المطلوبة للعملية والتهيئة المعروضة. |
| مخمد يعمل بالهواء المضغوط | أبعاد مجرى الهواء؛ ضغط التشغيل؛ تغذية المشغل وأجهزة التحكم؛ الوضع عند العطل؛ المواد ووثائق التسرب/الأداء المطلوبة. |
| صندوق BIBO | تقييم مخاطر العملية؛ نظام الضغط؛ ترتيب المرشحات؛ متطلبات الاحتواء وسلامة النظام؛ إجراء الصيانة/الاستبدال؛ الأفراد المؤهلون المسؤولون. |
التحكم في FFU: تدفق ثابت أم عزم ثابت أم تحكم في السرعة؟
حدد نمط التحكم في المحرك إلى جانب تدفق الهواء المطلوب. وجود محرك EC أو تحكم قابل للضبط في السرعة وحده لا يثبت أن FFU المعروضة تحافظ على تدفق هواء ثابت.
تدفق هواء ثابت
يضبط المتحكم تشغيل المروحة للحفاظ على قيمة التدفق المحددة عند تغير مقاومة النظام. اطلب نطاق تشغيل الوحدة المعروضة وحدود الضغط واستجابتها مع تراكم الحمل على المرشح.
عزم ثابت أو تحكم في السرعة
العزم الثابت برنامج مختلف للمحرك؛ كما أن ضبط السرعة لا يضمن تدفق الهواء. أكد كيفية تحديد التدفق والتحقق منه وضبطه للتركيب المختار.
أي جهاز يتحكم في تدفق الهواء؟
حدد أي جهاز للتحكم في تدفق الهواء موجود قبل الوحدة في النظام المتصل بمجاري الهواء. ينبغي أن ينسق مصمم نظام الهواء تحكمه مع FFU، ثم يتفق على فحوص بدء التشغيل وقياسات التدفق والضغط المطلوبة.
المراجع التقنية: تشرح Price Industries تطبيقات التدفق الثابت والعزم الثابت؛ وتوضح نظرة عامة على التحكم في FFU خيارات المتحكمات. تشرح هذه المراجع مصطلحات الاختيار؛ أكد أنماط التحكم وواجهاته المتاحة في عرض ZY المحدد.
قارن الأداء الموثق في الظروف نفسها
لطلب عرض سعر FFU، اطلب بيانات تدفق الهواء والضغط عند نقطة التشغيل المحددة، مع تهيئة المرشح وأجهزة التحكم المشمولة. تتطلب أرقام الضوضاء بيان ظروف الاختبار وموقع القياس. اتفق على أبعاد المعدات والأحمال على السقف والواجهات الكهربائية وإمكانية الوصول لاستبدال المرشح قبل الاعتماد.
الأسئلة الشائعة
قدم مخطط الغرفة ومتطلبات العملية والهدف من التحكم في الجسيمات وحالة التشغيل/الاختبار والأحمال البيئية. ينبغي أن يحدد مصمم النظام تدفق الهواء والتغطية وتوزيع المعدات. فئة ISO وحدها لا تعني معدلًا ثابتًا لتجديد الهواء أو عددًا ثابتًا من وحدات FFU.
قيّم أولًا بنية السقف والحيز وتوازن تدفقات الهواء ومسارات الراجع/العادم والتغذية الكهربائية وأجهزة التحكم. أكد نطاق التصميم والاختبارات للنظام المعدل؛ فالتحديث ليس دائمًا مجرد إضافة بسيطة بالتوصيل المباشر.
تعتمد الملاءمة على تقييم مخاطر العملية وتصميم الصندوق والاختبارات وإجراء الصيانة والأفراد المدربين. اطلب وثائق الطراز المعروض، ويجب أن يؤكد مختص الاحتواء المسؤول المجموعة الكاملة.
أدرج أبعاد/فئات المرشحات الاحتياطية ومراجع طراز المروحة أو المتحكم والكميات المطلوبة في طلب عرض السعر. أكد كتابيًا التوافق والتوفر ومدة التوريد وشروطه.
طلب عرض سعر المعدات
أرسل مخطط الغرفة أو مجاري الهواء وجدول المعدات وتدفق الهواء/الضغط التصميمي ومتطلبات المرشحات والاختبارات والتغذية الكهربائية وأجهزة التحكم وإمكانية الوصول للصيانة والكمية والوجهة. حدد خدمات التصميم والتركيب وبدء التشغيل التي تحتاجها.
