نافذة مراقبة في قاطع
حدّد عرض الفتحة وارتفاعها وموضع الرؤية ومقاس الإطار النهائي وتركيب الجدار. اتفق على تفاصيل الحواف والتثبيت والإحكام.
نوافذ مراقبة للغرف النظيفة
نسّق أبعاد الفتحة والزجاج وتفاصيل الإطار وواجهات الألواح لإعداد عرض سعر نافذة المراقبة.
تفتح بعض روابط المنتجات والأدلة صفحات بالإنجليزية. يتوفر الاستفسار وقوائم TXT باللغة المختارة.

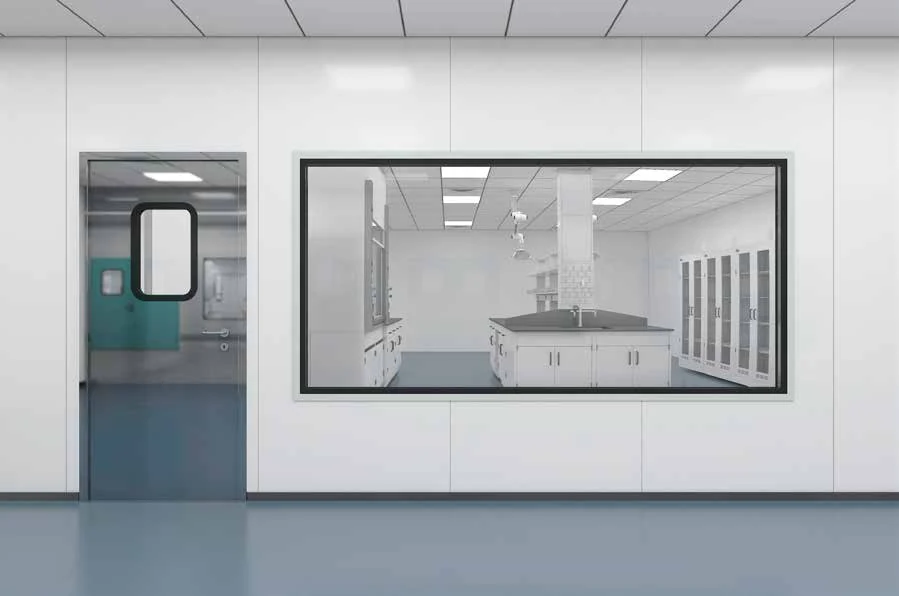

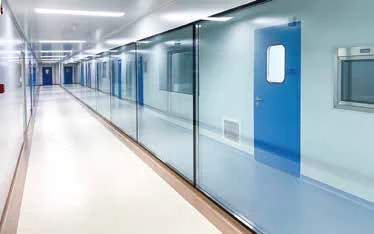

صور من كتالوج الشركة، الصفحات المطبوعة 31–32. توضح تخطيطات النوافذ وواجهاتها، ولا تحدد مشروع عميل مكتملًا تم التحقق منه.
حدّد الزجاج وواجهة القاطع
تتيح نوافذ المراقبة وزجاج الرؤية في الأبواب الرؤية بين المساحات. نسّق الزجاج والإطار وتفاصيل التركيب المقترحة مع تجميع الجدار أو الباب ومتطلبات العملية.
- ✔ الأبعاد: ميّز بين أبعاد الفتحة والزجاج والإطار النهائي، وأدرج سماكة اللوح.
- ✔ الزجاج: حدّد نوع الزجاج وسماكته وأي أدلة مطلوبة على السلامة أو الأداء.
- ✔ الإطار والحواف: حدّد المادة والتشطيب والمحاذاة مع السطح المجاور ومتطلبات الحواف المستديرة أو القائمة.
- ✔ الظروف: اذكر درجة الحرارة والرطوبة ومواد التنظيف وطرقه الفعلية.
- ✔ القبول: أكّد الرسومات وتفاصيل الإحكام ومسؤولية التركيب والتقارير المطلوبة.
نافذة مراقبة للغرفة النظيفة: التكوين الوارد في الكتالوج
يورد كتالوج الشركة، الصفحة المطبوعة 32، التكوين التالي لنوافذ المراقبة الموضحة. استخدمه كنقطة بداية لجدول النوافذ وأكّد التجميع المعروض حاليًا في عرض السعر.
اسحب أو مرّر أفقيًا لمقارنة جميع الأعمدة.
| المكوّن | مرجع الكتالوج | ما يجب تأكيده لمشروعك |
|---|---|---|
| مقطع الإطار | سبيكة ألومنيوم | المقطع المعروض والتشطيب وأبعاد الإطار وتفاصيل الحافة والمحاذاة المطلوبة مع السطح المجاور. |
| واجهة الجدار | ألواح مصنعة يدويًا أو آليًا؛ سماكات الجدار المذكورة: 50 أو 75 أو 100 مم | التركيب الفعلي للجدار وفتحة البناء وتفاصيل التثبيت والإحكام. طابق الإطار مع رسم القاطع. |
| الزجاج | ذُكر زجاج مقسّى بسماكة 5 مم | التركيب الدقيق للزجاج وعدد ألواحه ومواصفة السلامة وظروف التنظيف. لا يثبت بند الكتالوج وحده تصنيفًا لمقاومة الحريق. |
حدّد عرض الفتحة × ارتفاعها بشكل منفصل عن أبعاد الإطار النهائي. اذكر سماكة الجدار ومراجعة الرسم والكمية وبلد الوجهة وأي واجهات للأبواب أو النوافذ في طلب عرض السعر.
قائمة مواصفات نافذة المراقبة
قدّم جدول النوافذ ورسم القاطع أو الباب. الأبعاد أدناه هي بيانات مشروع يلزم تأكيدها وليست قائمة عامة بمقاسات متوفرة في المخزون.
اسحب أو مرّر أفقيًا لمقارنة جميع الأعمدة.
| المكوّن | بيانات الرسومات والمواصفات | التأكيد قبل الطلب |
|---|---|---|
| نافذة مراقبة في قاطع | فتحة البناء؛ أبعاد الإطار النهائي؛ سماكة اللوح؛ ارتفاع الرؤية والمحاذاة المطلوبة مع السطح المجاور. | مقطع الإطار والتثبيت وتفاصيل الحواف والوصلات والتنسيق مع الألواح المجاورة. |
| زجاج رؤية في الباب | رسم ضلفة الباب؛ فتحة الزجاج وموقعها؛ تشغيل الباب وأي مواصفة مطلوبة للحريق أو السلامة. | التوافق مع تجميع الباب الكامل والوثائق المطلوبة للتكوين المعروض. |
| الزجاج والإطار | نوع الزجاج وسماكته المطلوبان؛ زجاج مفرد أو مزدوج؛ مادة الإطار وتشطيبه؛ ظروف التشغيل والتنظيف. | التكوين الدقيق للزجاج والأختام والإطار المعروض؛ أدلة السلامة أو الأدلة الخاصة بالطراز عند الحاجة. |
| التركيب والتسليم | الكمية؛ الوصول إلى الموقع؛ نطاق الإحكام والتركيب؛ الرسومات والتعليمات وفحوص القبول المطلوبة. | الجدول والمراجعة المعتمدان والأبعاد والسماحات والمشمولات وشروط التسليم والجهة المسؤولة عن التركيب. |
مرجع الكتالوج: يصف كتالوج الشركة، الصفحات المطبوعة 31–32، تركيب نوافذ المراقبة وخيارات الحواف المستديرة أو القائمة ومواد الإطار، ومنها الألومنيوم والفولاذ المقاوم للصدأ. أكّد الطراز والتكوين التفصيليين في عرض السعر.
هل تنسّق زجاج رؤية أو بابًا قريبًا؟ اقرأ دليل تنسيق إطار الباب وفتحة اللوح.
ذات صلة: أبواب الغرف النظيفة وزجاج الرؤية · واجهات ألواح الجدران والأسقف · قائمة طلب عرض سعر المشروع.
فحوص تخطيط النوافذ وواجهاتها
استخدم صور الكتالوج أعلاه لمناقشة التخطيط. قدّم رسمًا بالأبعاد للنافذة المعروضة وتجميع الجدار أو الباب المحيط بها.
زجاج رؤية في الباب
أظهر زجاج الرؤية في رسم ضلفة الباب. أكّد الزجاج والموقع والتوافق مع تجميع الباب الكامل المحدد.
الألواح والخدمات المجاورة
حدّد وصلات الألواح والأبواب واختراقات الخدمات القريبة. بيّن الواجهات ومسؤوليات التركيب ضمن نطاق عرض السعر.
