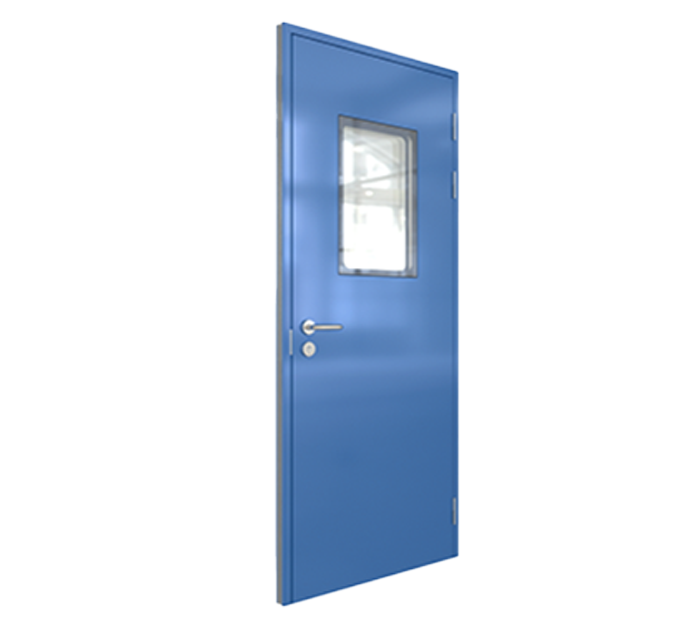

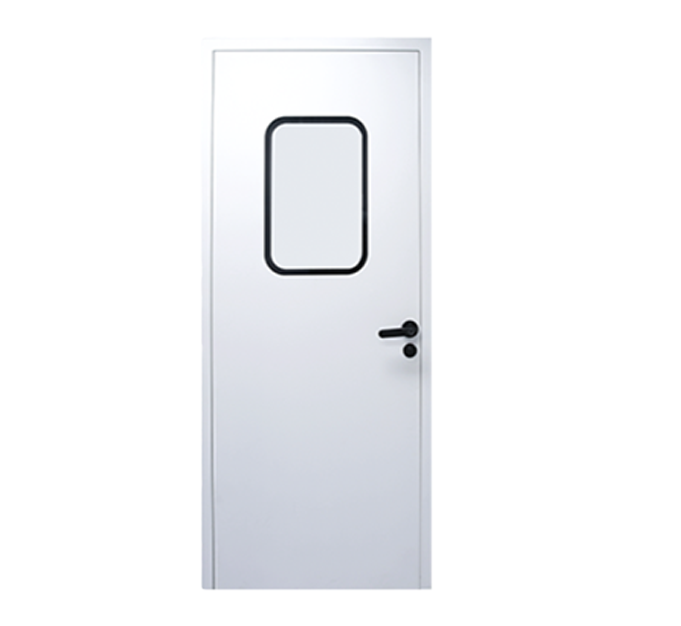

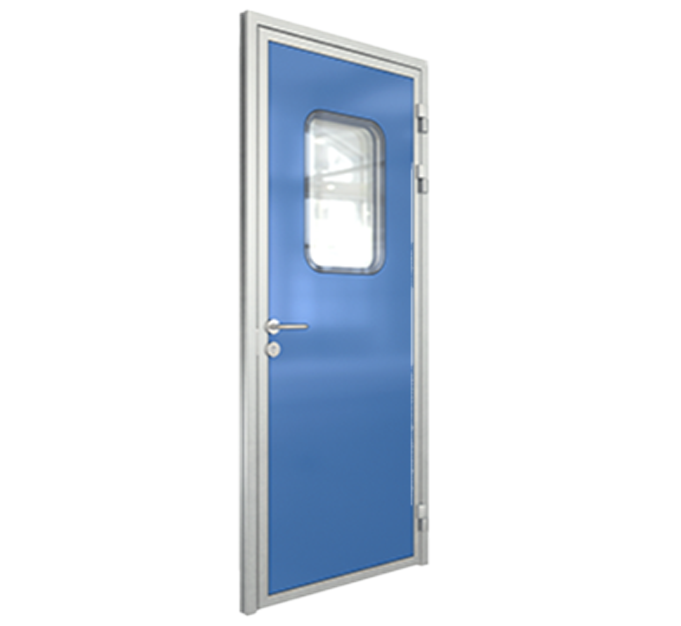

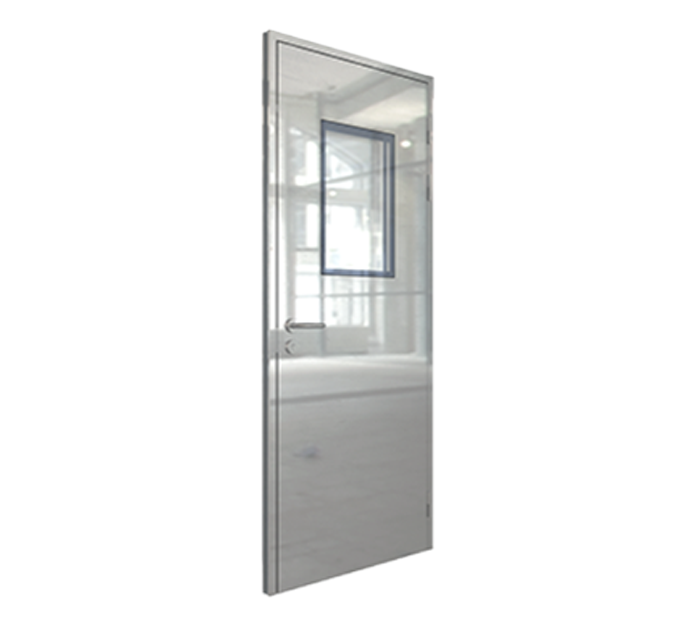

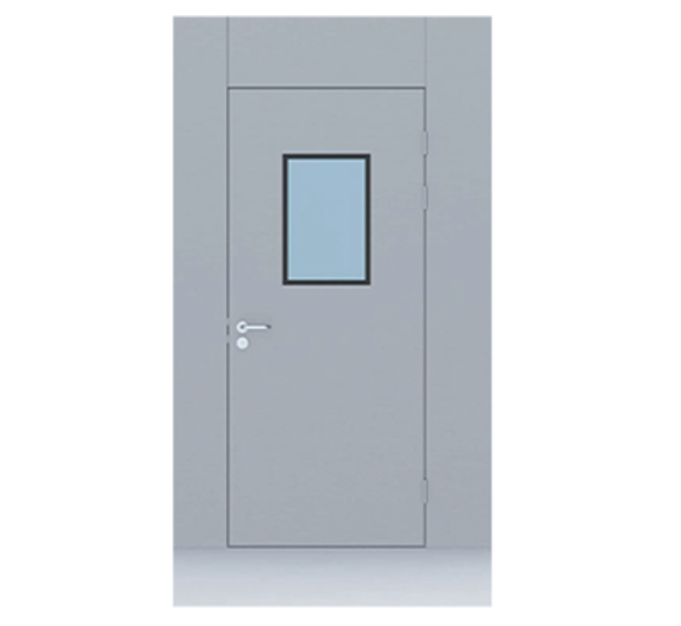

Одна створка с остеклённой вставкой
Отдельно укажите проход в свету и строительный проём. Покажите на чертеже двери направление открывания, положение остеклённой вставки, раму и фурнитуру.
Двери и рамы для чистых помещений
Укажите размеры проходов в свету, фурнитуру, сопряжения с панелями и документы для предложения на двери и компоненты доступа.
Некоторые ссылки на товары и руководства ведут на страницы на английском. Запрос и ведомости TXT доступны на выбранном языке.
Иллюстрации конфигураций дверей. Сравните выбранные полотно, раму, остеклённую вставку и фурнитуру с утверждённым чертежом; изображение само по себе не подтверждает марку материала или характеристики.
Согласуйте дверь с проёмом в панели
Перед сравнением предложений укажите проход, работу двери, раму и фурнитуру. Предоставьте ведомость проёмов и детали панелей для подтверждения предлагаемой конфигурации и монтажных сопряжений.
- ✔ Распашные двери: одна или две створки, направление открывания, проход в свету и необходимая фурнитура.
- ✔ Раздвижные двери и двери с приводом: пространство для движения, управление, инженерные подключения и требования доступа.
- ✔ Остеклённые вставки и смотровые окна: спецификации стекла и рамы и сопряжения с панелями.
- ✔ Передаточные устройства: габариты груза, порядок работы и требования блокировок.
- ✔ Материалы и отделка: варианты из стали, нержавеющей стали или алюминия; подтвердите точную предлагаемую конструкцию в сборе.
- ✔ Подтверждающие документы: укажите необходимые отчёты по огнестойкости, остеклению, утечкам или другим приёмочным требованиям для модели в сборе.
Запрос предложения на двери, окна и передаточные устройства
Предоставьте ведомость проёмов и план для проверки предлагаемых компонентов с учётом системы панелей и условий объекта. Различайте размеры прохода в свету, строительных проёмов и наружные размеры рам.
Проведите пальцем или прокрутите по горизонтали, чтобы сравнить все столбцы.
| Компонент | Данные чертежей и спецификаций | Подтверждение перед заказом |
|---|---|---|
| Распашная дверь | Одна или две створки; проём и проход в свету; направление открывания; толщина панели; материал и отделка; остеклённая вставка; фурнитура. | Детали рамы и креплений, направление открывания, уплотнения, доводчик и замок и необходимые отчёты на конструкцию в сборе. |
| Раздвижная дверь или дверь с приводом | Проход в свету; доступное боковое пространство; условия пола и потолка; электропитание; управление и последовательность работы. | Конфигурация привода и датчиков, аварийная работа или работа при отказе, доступ для обслуживания, объём монтажа и пусконаладки. |
| Смотровое окно | Размеры проёма; толщина панели; спецификация остекления и рамы; высота обзора; условия очистки. | Расположение заподлицо и детали кромок, сопряжение рамы и стекла, монтажные уплотнения и необходимые подтверждения для остекления или конструкции в сборе. |
| Передаточный шлюз / устройство | Полезная камера и проход в свету; наибольший груз; сопряжение со стеной и полом; процедура передачи и управление. | Точная предлагаемая конфигурация, инженерные подключения, последовательность блокировок и ответственность за испытания; используйте отдельное руководство по передаточным шлюзам. |
Сведения из каталога: каталог компании, печатные страницы 29–30, описывает двери для чистых помещений и варианты из стали, нержавеющей стали и с алюминиевыми рамами. Точные размеры, конфигурации и характеристики требуют подтверждения для предлагаемой модели.
Как указать размеры дверей и проёмов для чистых помещений: сравните виды размеров и подготовьте ведомость дверей по практическому примеру запроса предложения.
Связанные руководства по выбору: смотровые окна · передаточные шлюзы и чистые рабочие столы · сопряжения панелей · перечень данных для запроса по проекту.
Сравните конфигурации дверей перед запросом цены
Эти иллюстрации показывают видимые особенности дверей. Используйте ведомость дверей для подтверждения предлагаемой конструкции, размеров, фурнитуры и необходимых документов.

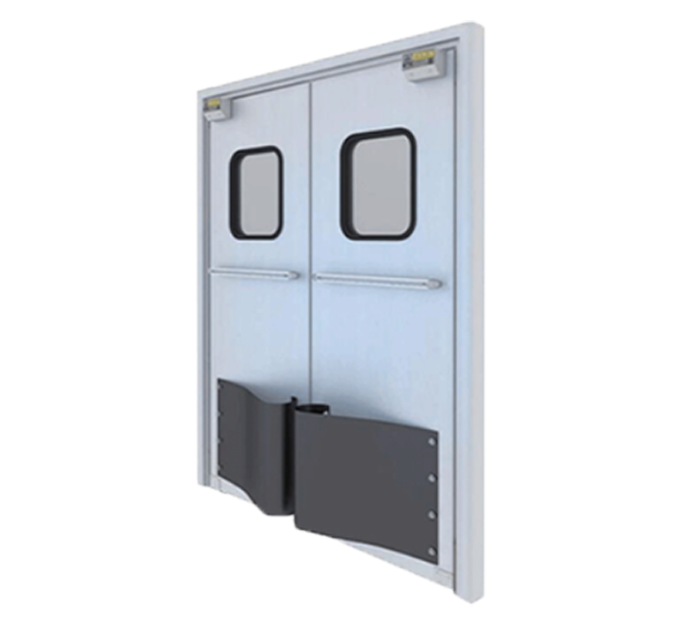

Две створки с остеклёнными вставками
Укажите общий проём и ширину каждой створки и определите схему работы. Включите стык створок, фурнитуру и предусмотренную проектом последовательность закрывания.

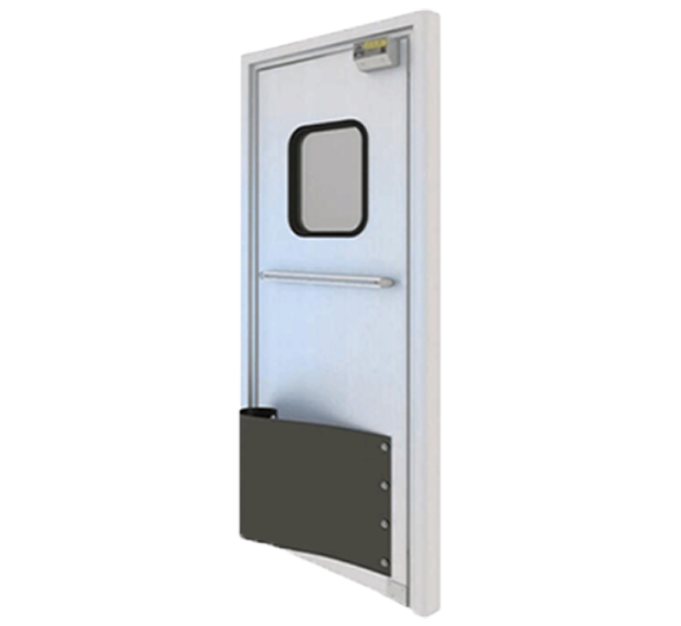

Остеклённая вставка и защитная пластина
Укажите в ведомости необходимые остекление, доводчик и защитную пластину. Подтвердите точные материалы, размеры и крепления вместо оценки по иллюстрации.
Для каждой марки двери укажите количество, редакцию чертежа, толщину стены, отделку, уплотнения, требования к замку или контролю доступа и объём монтажа. Укажите необходимые отчёты на конструкцию в сборе в запросе предложения.
