Caixas de passagem e bancadas de fluxo limpo

Defina a tarefa de transferência de materiais ou da zona de trabalho e compare a configuração proposta e as evidências de aceitação.

Escolha primeiro a função de transferência ou da zona de trabalho

Uma caixa de passagem é especificada para a movimentação entre zonas; uma bancada de fluxo limpo é especificada para uma tarefa numa área de trabalho. Informe o processo, as dimensões dos artigos e os controles necessários; depois compare os modelos propostos e o seu desempenho documentado. Os nomes das categorias não comprovam uma transferência estéril validada nem uma classe de limpeza específica.

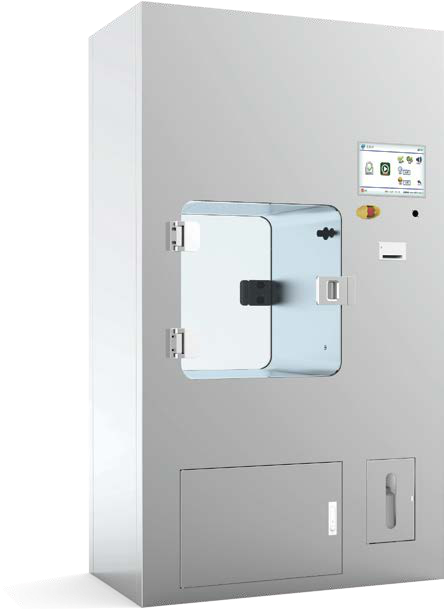

Caixa de passagem para descontaminação VHP

Opções de caixas de passagem VHP. Especifique as dimensões da carga, a compatibilidade dos materiais, as utilidades e o processo de descontaminação; solicite evidências de validação específicas do ciclo.

Consultar sobre este equipamento →

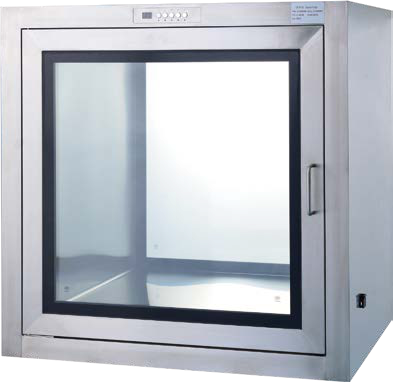

Caixa de passagem estática

Opções de caixas de passagem estáticas para transferência de materiais. Confirme as dimensões úteis, os intertravamentos das portas, as interfaces com a divisória, os requisitos de limpeza e a adequação ao processo.

Consultar sobre este equipamento →

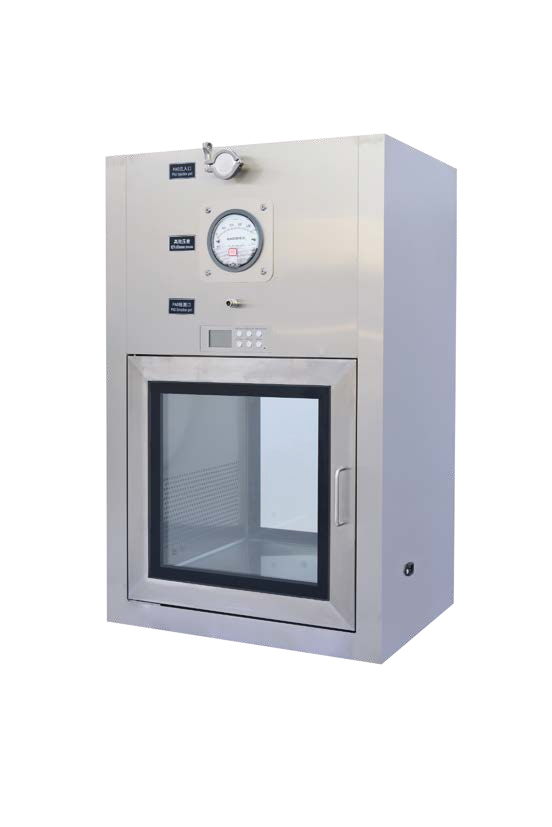

Caixa de passagem dinâmica

Referência do catálogo do fornecedor · Caixa de passagem dinâmica. A configuração proposta, a filtragem e os documentos de ensaio são confirmados no orçamento.

Opções de caixas de passagem dinâmicas. Confirme as dimensões úteis, a filtragem e o fluxo de ar, os intertravamentos, as interfaces e os ensaios e procedimentos operacionais necessários.

Consultar sobre este equipamento →

Opções de bancadas de fluxo limpo

Opções de bancadas de fluxo limpo para tarefas adequadas de proteção do produto. Confirme a direção do fluxo de ar, a área útil de trabalho e as evidências de ensaio aplicáveis. Uma bancada de fluxo limpo não é uma cabine de segurança biológica.

Consultar sobre este equipamento →

Fonte das três imagens: catálogo do fornecedor Line-Link (林森), arquivo 202604, páginas impressas 28–29. Referências de configuração; não comprovam um modelo fornecido pela ZY, transferência estéril validada, desempenho verificado ou projeto realizado.

Caixas de passagem estáticas e dinâmicas: função de transferência e fluxo de ar

Estes termos são normalmente usados para equipamentos que transferem materiais através do limite de uma sala limpa. Descreva a tarefa de transferência em vez de depender do nome: uma câmara instalada numa parede, uma passagem de carrinhos ao nível do piso e um sistema de descontaminação têm requisitos diferentes. Uma bancada de fluxo limpo atende uma área de trabalho e deve ser especificada separadamente de uma câmara de transferência.

As opções estáticas ou passivas geralmente não têm tratamento ativo com ar filtrado. As opções dinâmicas ou ativas utilizam uma disposição definida de tratamento de ar, que deve ser descrita para o modelo proposto. Nenhum destes nomes, por si só, comprova a remoção de partículas, a transferência estéril ou a adequação a um limite específico entre salas. Compare as evidências de filtragem e fluxo de ar, a sequência das portas e os requisitos do processo.

Quatro medidas a incluir numa solicitação de orçamento de passagem de materiais

Maior carga de transferência: largura, altura e profundidade, incluindo embalagem, bandejas ou carrinho.
Câmara útil e aberturas livres: diferencie o espaço interno de trabalho das dimensões externas do equipamento e das aberturas das portas.
Interface com a parede e o piso: espessura da divisória, abertura necessária para instalação, altura de carregamento e qualquer soleira.
Espaço de operação e manutenção: espaço livre para abertura ou elevação das portas, aproximação do carrinho e acesso aos filtros, controles e utilidades.

Indique as unidades em cada desenho. Identifique as dimensões em milímetros ou polegadas e mantenha a revisão do desenho confirmada pelo fornecedor junto do orçamento. Acorde o procedimento de transferência e os ensaios de aceitação com a equipe responsável pelo projeto.

Compare os requisitos das caixas de passagem e das bancadas de fluxo limpo

Deslize ou role horizontalmente para comparar as duas colunas.

Opção	Questões a resolver na solicitação de orçamento
Caixa de passagem estática ou mecânica	Procedimento de transferência necessário; dimensões úteis da câmara e das aberturas; disposição dos intertravamentos; materiais; vedação e interface com a parede. Confirme a configuração atualmente proposta.
Caixa de passagem dinâmica ou com recirculação	Classificação do filtro e relatórios; disposição do fluxo de ar; monitoramento; sequência de purga e operação; ensaios necessários da câmara e condições de aceitação.
Unidade de transferência apoiada no piso	Maior carrinho ou carga, incluindo embalagem; aberturas livres; soleira e percurso das rodas; nível do piso; altura de carregamento; movimento das portas e acesso para manutenção.
Caixa de passagem para descontaminação VHP	Definição e compatibilidade da carga; responsabilidades pelo desenvolvimento e validação do ciclo; remoção de resíduos e critérios de liberação; utilidades; registros e controles.
Bancada de fluxo limpo horizontal	Adequação à tarefa; área útil de trabalho; evidências de fluxo de ar e filtragem; condições ambientais; acesso para manutenção e ensaios de aceitação acordados.

Bancada de fluxo limpo e cabine de segurança biológica: necessidades de seleção diferentes

As bancadas de fluxo limpo horizontais protegem o produto e não são cabines de segurança biológica. Não são adequadas para manipular materiais potencialmente infecciosos ou outros materiais perigosos. O BMBL do CDC/NIH, 6.ª edição, apêndice A explica a diferença. Solicite ao especialista responsável que confirme a adequação do equipamento ao processo real.

Perguntas frequentes

Qual é a diferença entre uma caixa de passagem estática e uma dinâmica?

Uma caixa de passagem estática ou passiva geralmente transfere materiais sem tratamento ativo com ar filtrado. Uma caixa de passagem dinâmica ou ativa acrescenta uma disposição de tratamento de ar, como fluxo de ar filtrado. Confirme o fluxo de ar, o filtro, o monitoramento e a sequência das portas do modelo proposto. Nenhum destes nomes, por si só, garante uma transferência estéril nem uma classe de limpeza específica da câmara.

Uma caixa de passagem VHP garante uma transferência estéril?

Solicite a descrição do sistema proposto e o plano de validação para a sua carga real. Confirme o desenvolvimento do ciclo, a compatibilidade dos materiais, os critérios de liberação, os registros e a parte responsável pela validação. A designação VHP do produto, por si só, não é uma evidência suficiente para aceitação.

Quais dimensões devo enviar?

Inclua o maior artigo ou carrinho com embalagem, os requisitos de câmara útil e aberturas livres, a espessura da parede, o nível do piso e a altura de carregamento, o movimento das portas e o espaço disponível para manutenção. Diferencie as dimensões da câmara das dimensões externas da unidade.

Quais utilidades e controles são necessários?

Solicite a lista exata de utilidades do modelo proposto, a alimentação elétrica, as conexões de ar ou exaustão aplicáveis e as interfaces de monitoramento e controle. Identifique se estão incluídas as conexões aos sistemas do local e o comissionamento.

Quais ensaios e documentos devem constar do orçamento?

Acorde a identificação do equipamento, os desenhos, as instruções de operação e os ensaios aplicáveis de filtragem, fluxo de ar, intertravamento ou outros. Para um processo de descontaminação, defina separadamente o escopo de validação da carga e do ciclo. Confirme quais atividades são realizadas na fábrica e quais são realizadas no local.

Envie uma solicitação de orçamento de caixa de passagem ou bancada de fluxo limpo

Informe a descrição da transferência ou do trabalho, a disposição das zonas, as dimensões da carga, os requisitos de limpeza ou descontaminação, as utilidades, os controles, os relatórios necessários, a quantidade e o destino.

Solicitar orçamento de equipamento de transferência

Relacionados: portas e componentes de acesso · duchas de ar para pessoas e cargas · requisitos de filtros HEPA · lista para solicitar orçamento de projeto (em inglês).
